نقش پمپ‌های تقویتی در سیستم‌های هیدرولیک صنعتی
در بسیاری از سیستم‌های هیدرولیک صنعتی، تولید و حفظ فشار مناسب برای انجام عملیات‌های سنگین یکی از مهم‌ترین الزامات عملکردی است.پمپ‌های تقویتی نقش بسیار مهمی را در افزایش و تثبیت فشار سیال هیدرولیک را ایفا می‌کند،این پمپ‌ها معمولا در بخش‌هایی از سیستم قرار می‌گیرند که فشار تولیدی اصلی کافی نبوده و نیازمند به یک فشار با تحمل بالاتر است.
معرفی پمپ 9 پیستون صنایع هیدرولیک ایران
پمپ 9 پیستون صنایع هیدرولیک ایران یکی از شاخص‌ترین محصول تولیدی این شرکت می‌باشد.این پمپ به دلیل طراحی دقیق مهندسی و تکیه بر فناوری‌های برزو دنیا و بهره‌مند شدن از مواد اولیه با کیفیت بالا باعث شده تا فشار بسیار بالایی را تحمل کند، این پمپ پیستونی با آرایش 9 پیستون شعاعی طراحی شده و وظیفه‌اش افزایش فشار در مدارهای هیدرولیک را با دقت و راندمان بالا انجام می‌دهد.
((نمای کلی از پمپ 9 پیستون صنایع هیدرولیک ایران))
ساختار و اجزای پمپ 9 پیستون تقویتی صنایع هیدرولیک
ردیف | اجزا | برسی عملکرد |
1 | پیستون‌ها | ایجاد مکش و تراکم روغن؛ افزایش فشار خروجی |
2 | بلوک سیلندر | محل حرکت ۹ پیستون؛ ایجاد محفظه‌های تراکم |
3 | شیرهای ورودی و خروجی | کنترل مسیر ورود و خروج روغن؛ جلوگیری از بازگشت سیال |
4 | پوسته اصلی | حفاظت از اجزا؛ تحمل فشار بالا و ضربه |
5 | محور محرک | انتقال توان از موتور به پمپ |
6 | یاتاقان‌ها | جلوگیری از اصطکاک و پارگی محور؛ افزایش عمر کاری |
7 | سیستم روانکاری داخلی | کاهش حرارت و اصطکاک؛ جلوگیری از سایش قطعات |
8 | کانال‌های داخلی روغن | هدایت دقیق سیال؛ کاهش تلفات و افزایش بازده |

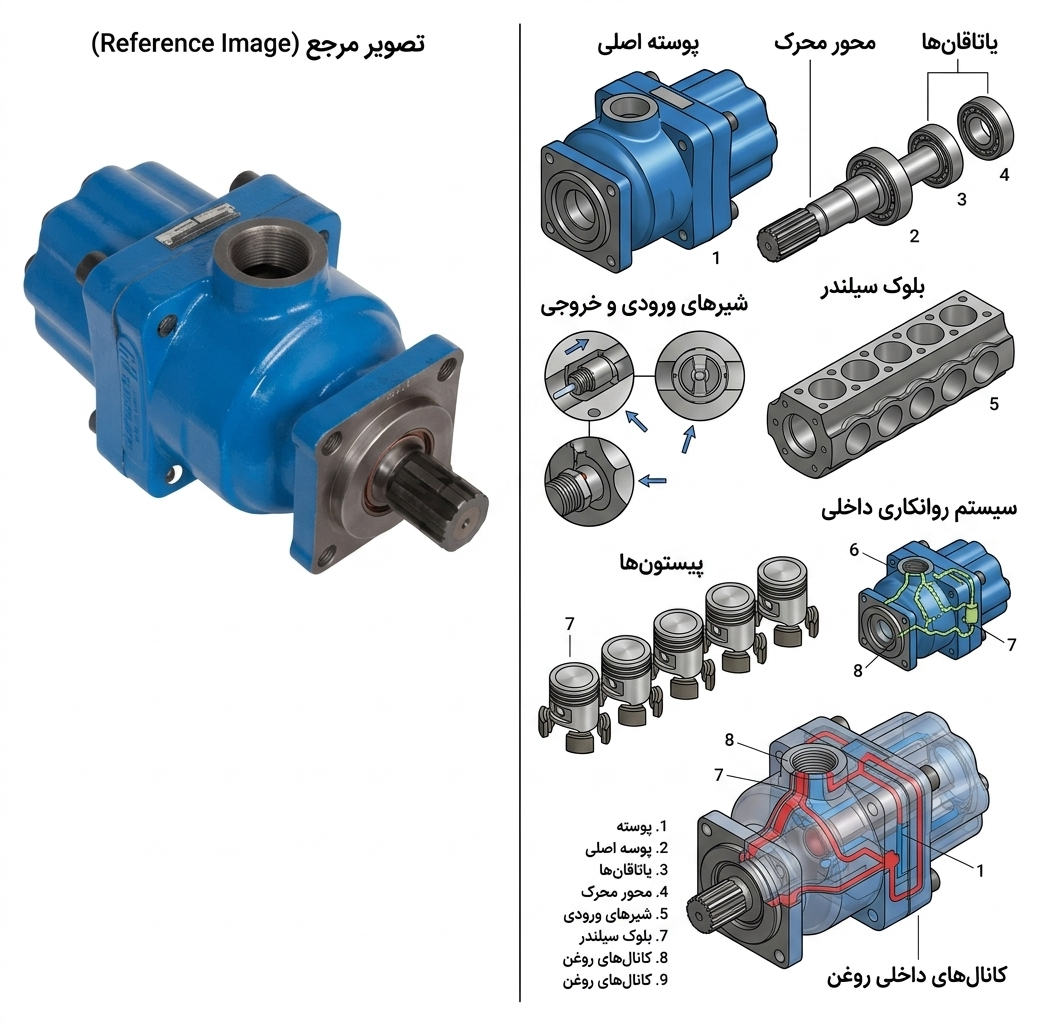

((نمای کلی از اجزای پمپ 9 پیستون صنایع هیدرولیک ایران))
مکانیزم عملکرد پمپ 9 پیستون به چه شکل است؟
عملکرد آن بر اساس تبدیل حرکت دورانی شافت به حرکت رفت‌وبرگشتی پیستون‌ها انجام می‌شود. این مکانیزم باعث ایجاد فشار بسیار بالا و جریان یکنواخت در سیستم‌های هیدرولیک صنعتی می‌شود.
- انتقال توان به شافت پمپ:توان ایجادی از طریق پمپ الکترونیکی به شافت منتقل می‌شود.
- درگیر شدن شافت با رینگ بادامکی:در سر شافت پمپ یک بادامک قرار دارد و سطح دارای برجستگی است و هنگام دوارن پیستون‌هارا یکی پس از دیگیری به جلو هل می‌دهد.
- حرکت رفت و برگشتی پیستون‌ها:حرکت به سمت بیرون(مکش) روغن به داخل پیستون‌ها می‌رود،حرکت به سمت داخل(تراکم)حجم سیلندر کاهش می‌یابد و روغن تحت فشار بالا از شیر خروجی به مدار هیدرولیک فرستاده می‌شود.
- هدایت روغن تقویت شده به خروجی پمپ:روغن با فشار بالا به وسیله شیرهای یک‌طرفه به لوله خروجی هدایت شده و وارد مدار هیدرولیک می‌شود.
- روانکاری و خنک‌کاری داخلی:بخشی از روغن، مسیرهای داخلی را برای روانکاری یاتاقان‌ها، شافت و پیستون‌ها طی می‌کند. این امر باعث افزایش طول عمر و کاهش استهلاک می‌شود.
مشخصات فنی پمپ 9 پیستون صنایع ایران
در تصویر زیر می‌توانید مشخصات فنی و کلی پمپ را مشاهده کنید
((جدول مشخصات فنی پمپ 9 پیستون صنایع هیدرولیک ایران))
مزایا استفاده از پمپ 9 پیستون تقویتی
- تولید فشار بالا
- جریان خروجی یکنواخت بدون نوسان
- بازدهی بالا همراه با اتلاف انرژی پایین
- صدای پایین و لرزشهای کنترل شده
- پایداری فشار در کاربردهای سنگین
- هزینه نگهداری و تعمیرات پایین
- طول عمر بالا
کاربرد پمپ پیستونی در صنعت ایران
- صنایع فولاد: در سیستم‌های پرس،جک‌های هیدرولیکی،سیستم‌های برش و پانچ فلزات و تجهیزات کشش و فرم‌دهی به فلزات
- صنایع قالب سازی و پرس:پرس‌های هیدرولیک سنگین،دستگاه‌های فالب‌گیری فلزات و سیستم تزریق و فشرده‌سازی
- صنایع نفت و گاز و پتروشیمی:پاورپک‌های هیدرولیکی شیرآلات صنعتی و سیستم‌های ایمنی
- صنایع راهسازی و ماشین آلات عمرانی:بیل مکانیکی و لودرها،دستگاهای شمع کوب و تجهیزات حفاری
- صنایع خودروسازی:خطوط پرس قطعات بدنه خودرو و تجهیزات مونتاژ هیدرولیکی
نکته:ویژگی مشترک تمام این کاربردها،
نیاز به فشار بالا، پایداری عملکرد و قابلیت کار مداوم در شرایط سخت است.
نکات مهم در حفظ و نگهداری از پمپ 9 پیستون صنایع ایران
- استفاده از روغن هیدرولیک مناسب پمپ
- کنترل سطح و تمیزی روغن،کاهش سطح روغن می‌تواند باعث ورود هوا به سیستم در پمپ شود.
- برسی نشتی سیستم هیدرولیک،نشتی باعث کاهش فشار سیستم و افت عملکرد پمپ شود.
- کنترل دمای سیستم،دمای بیش از حد روغن هیدرولیک یکی از عوامل اصلی خرابی پمپ‌ها است.
- برسی صدا و لرزش پمپ
- رعایت فشار و سرعت مجاز
- انجام سرویس دوره‌ای پمپ
هزینه تعمیرات پمپ 9 پیستون چقدر است؟
هزینه تعمیر پمپ ۹ پیستون تقویتی، بسته به نوع خرابی، میزان آسیب‌دیدگی قطعات داخلی، شرایط کاری پمپ و کیفیت قطعات مصرفی متغیر است. این پمپ‌ها در دسته پمپ‌های فشارقوی و صنعتی قرار می‌گیرند و به‌دلیل دقت ساخت بالا و طراحی پیچیده، هزینه تعمیر آن‌ها نسبت به پمپ‌های دنده‌ای یا پره‌ای بیشتر است.
تعمیرات سبک
دربازه قمیت 5 تا 10 میلیون
تعویض برخی از قطعات و بازسازی کم
دربازه قیمتی 12 تا 18 میلیون
تعمیرات اساسی با تعویض قطعات اصلی
دربازه قیمتی 20 تا 27 میلیون
چه زمانی تعمیر پمپ پیستونی مقرون به صرفه نخواهد بود؟
زمانی که شدت خرابی پمپ از حد معمول بالاتر است برای مثال:
- سایش کامل بلوک سیلندر
- لق شدن بیش از حد پیستون‌ها
- آسیب ناشی از کارد بدون روغن پمپ
- شکسته شدن صفحه بادامکی
در موارد گفته شده بالا اگر پمپ شما دچار هر یک از موارد بالا باشد تعمیر آن و هزینه کردن برای این پمپ مقرون به صرفه نخواهد بود.
خطاهای رایج در استفاده از پمپ ۹ پیستون تقویتی صنایع هیدرولیک ایران
ردیف | نوع خطا | شرح خطا | پیامد فنی | راهکار پیشگیری |
1 | استفاده از روغن نا مناسب | انتخاب روغن با ویسکوزیته یا نوع اشتباه (مثلاً روغن موتور به‌جای روغن هیدرولیک صنعتی) | افزایش سایش پیستون‌ها و قطعات داخلی، کاهش فشار کاری | استفاده از روغن هیدرولیک استاندارد ISO VG 46 یا مطابق توصیه سازنده |
2 | ورود هوا به مدار | وجود هوا در ورودی یا عدم هواگیری پس از سرویس | نوسان فشار، ضربه هیدرولیکی، لرزش شدید | هواگیری کامل مدار پس از هر تعمیر یا تعویض روغن |
3 | فشارکاری بالاتر از محدوده مجاز | افزایش تنظیم فشار پمپ بیش از مقدار توصیه شده (مثلاً بالاتر از 700 بار) | ترک‌خوردگی قطعات، خرابی شیرها و آب‌بندی‌ها | تنظیم فشار مطابق مشخصات فنی سازنده |
4 | نصب نادرست و هم‌محوری ناقص با موتور محرک | زاویه یا فاصله نامناسب بین محور پمپ و موتور | شکستگی شافت، لرزش زیاد، صدای غیرعادی | استفاده از پایه تراز شده و کوپلینگ دقیق |
5 | کاویتاسیون (کمبود فشار در ورودی پمپ) | سطح پایین روغن یا قطر نامناسب لوله مکش | صدای غیرعادی، حباب در روغن، تخریب بادامک | اطمینان از فشار مکش مناسب و قطر کافی لوله |
6 | استفاده طولانی‌مدت بدون سرویس دوره‌ای | عدم بررسی دمای کاری و وضعیت آب‌بندی‌ها | کاهش راندمان، افزایش سایش | اجرای برنامه تعمیر و نگهداری پیشگیرانه (PM) |
7 | کارکرد در دمای بیش‌ازحد مجاز | دمای روغن بالاتر از 65–70°C | افت ویسکوزیته، خوردگی داخلی | کنترل دمای کاری و استفاده از کولر روغن |
| 8 | عدم رعایت جهت چرخش شافت در نصب اولیه | نصب اشتباه جهت دوران نسبت به فلش روی پوسته | کاهش فشار خروجی یا خرابی سریع داخلی | بررسی جهت چرخش پیش از راه‌اندازی |
جمعبندی
پمپ ۹ پیستون تقویتی صنایع هیدرولیک ایران با ساختار پیستونی مقاوم، توان تولید فشار بسیار بالا و پایداری عملکرد، یکی از بهترین گزینه‌ها برای تجهیزات صنعتی سنگین محسوب می‌شود.این پمپ به دلیل دسترسی راحت به قطعات یدکی، انتخابی اقتصادی و قابل‌اعتماد است.در کنار این مدل تقویتی، نسخه
پمپ ۹ پیستون صنایع هیدرولیک ایران نیز توسط همین سازنده عرضه می‌شود که برای کاربردهای متوسط و فشارهای پایین‌تر طراحی شده است. پیشنهاد می‌شود.
